Kirish

Tog'-kon shlamlari quvur liniyasiga ikki xil talabni qo'yadi.

Birinchisi - bosim.

Ikkinchisi - kiyinish.

Qattiq zarrachalar trubaning ichki devoriga qayta-qayta aloqa qilganda quvur liniyasi doimiy bosim ostida mineral shlakni tashishi mumkin. Quvur faqat bosim darajasiga qarab tanlansa, ichki aşınma muammosi e'tiborga olinmasa, mexanik talab qondirilishi mumkin.

Shuning uchun qo'llanilishiChelik sim bilan mustahkamlangan pe quvuriqazib olish uchun atala haqiqiy atala holatiga qarab baholanishi kerak.

Bosim muammoning faqat bir qismidir

Tog'-kon shlamlari bir xil suyuqlik emas.

U maydalangan ruda, mineral zarralar, qoldiqlar yoki boshqa qattiq moddalarni o'z ichiga olishi mumkin. Ularning kontsentratsiyasi, zarracha hajmi, qattiqligi va oqim tezligi quvurga ta'sir qiluvchi yuklarga bevosita ta'sir qiladi.

Shu bilan birga, quvur liniyasi sezilarli ichki bosim ostida ishlashi mumkin.

Bu mexanik va gidravlik talablarning kombinatsiyasini yaratadi.

A.dagi po'lat simli armaturaChelik simli mash mustahkamlangan pe quvuriPE ichki qatlami silliq polimer sirtini va ko'plab korroziy muhitlarga qarshilik ko'rsatishni ta'minlagan holda-bosimli rulman ish faoliyatini yaxshilash uchun mo'ljallangan.

Ammo mustahkamlashni haddan tashqari aşınma qarshilik bilan aralashtirib yubormaslik kerak.

Bu farq atala tashish uchun quvur tanlashda muhim ahamiyatga ega.

Chelik sim bilan mustahkamlangan pe quvuri qanday tuzilgan?

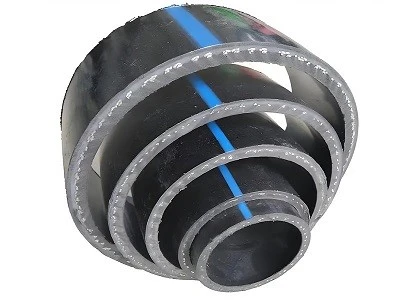

Chelik sim bilan mustahkamlangan pe trubkasi odatda ichki pe qatlami, po'lat simli to'r mustahkamlash qatlami va tashqi pe qatlamidan iborat kompozit tuzilmani ishlatadi.

Ichki pe qatlami atala bilan aloqa qiladi.

Po'lat simli to'r quvur devoriga o'rnatilgan.

Tashqi pe qatlami kompozit tuzilmani tashqi muhitdan himoya qiladi.

Bu oddiy PE trubkasi emas,-bosimli kompozit quvur hosil qiladi.

Po'lat armatura ichki bosimdan kelib chiqadigan deformatsiyaga qarshi turishga yordam beradi, pe qatlamlari korroziyaga chidamliligini ta'minlaydi va armaturani himoya qiladi.

info-400-300

图 1

Slurry bosimi o'zgarganda nima bo'ladi?

Tog'-kon shlamlari tizimlari ko'pincha uzluksiz ishlaydi, lekin ish sharoitlari har doim ham doimiy emas.

Nasosning chiqishi o'zgarishi mumkin.

Vanalar ochilishi yoki yopilishi mumkin.

Oqim tezligi har xil bo'lishi mumkin.

Balandlik farqlari bosim sharoitlarini o'zgartirishi mumkin.

Ushbu o'zgarishlar quvur liniyasiga qo'shimcha mexanik talablarni qo'yadi.

Po'lat simli armatura bosim ostida quvurning strukturaviy barqarorligini saqlashga yordam beradi. Bu bir sababChelik simli to'rli skelet quvurikon bosimini qo'llash uchun tuzilmalar ko'rib chiqiladi.

Biroq, tanlangan bosim darajasi hali ham haqiqiy tizimga mos kelishi kerak.

Quvurni shunchaki tanlamaslik kerak, chunki u po'lat simni o'z ichiga oladi.

DN, PN, harorat va ish sharoitlari muhimligicha qolmoqda.

info-400-300

图 2

Slurry Wear haqida nima deyish mumkin?

Bu erda xaridorlar quvur nomidan tashqariga qarashlari kerak.

PE nisbatan silliq ichki sirtga ega va ko'plab atala ilovalarida yaxshi ishlashi mumkin. Shu bilan birga, ko'p miqdorda qattiq zarralarni o'z ichiga olgan atala sezilarli aşınmaya olib kelishi mumkin.

Zarrachalarning qattiqligi muhim ahamiyatga ega.

Zarrachalar kattaligi muhimdir.

Qattiq konsentratsiya muhim ahamiyatga ega.

Oqim tezligi muhim ahamiyatga ega.

Quvur diametri va oqim yo'nalishidagi o'zgarishlar ham mahalliy aşınmaya ta'sir qiladi.

O'rtacha atala qo'llanilishi uchun mustahkamlangan pe bosim ko'rsatkichi va korroziyaga chidamlilikning foydali kombinatsiyasini ta'minlashi mumkin.

Yuqori abraziv mineral shlamlar uchun, ayniqsa qattiq zarralar yuqori tezlikda doimiy ravishda tashiladigan joylarda, UHMWPE kon trubkasi yoki boshqa maxsus aşınmaya bardoshli tuzilma-ko'rib chiqilishi kerak bo'lishi mumkin.

Shuning uchun to'g'ri qaror quvur yorlig'i emas, balki atala bilan boshlanadi.

Nima uchun PE ichki qatlami muhim?

Ichki PE qatlami to'g'ridan-to'g'ri atala ta'sir qiladigan sirtni hosil qiladi.

Uning silliqligi oqim qarshiligini kamaytirishga yordam beradi, kimyoviy qarshilik esa ko'plab kon suyuqliklaridan himoya qiladi.

Bu, ayniqsa, atala tarkibida erigan tuzlar, kislotali yoki ishqorli komponentlar yoki texnologik{0}}kimyoviy moddalar bo‘lsa, to‘g‘ri keladi.

Po'lat armaturaning o'zi tashilgan muhit bilan aloqa qilish uchun mo'ljallanmagan.

PE qatlami armaturani ichki muhitdan ajratib turadi.

Ushbu kompozitsion struktura a ning belgilovchi xususiyatlaridan biridirChelik simli mash mustahkamlangan pe quvuri.

Oddiy ilovalar

Po'lat sim bilan mustahkamlangan pe quvurlari bosim ko'rsatkichi muhim talab bo'lgan va atala xususiyatlari PE ichki qatlamiga mos keladigan kon quyish tizimlari uchun ko'rib chiqilishi mumkin.

Potentsial ilovalar orasida tanlangan rudali shlamlar liniyalari, mineral ishlov berish tizimlari va kon zavodlari ichidagi bosimli uchastkalar mavjud.

Yuqori qattiq konsentratsiyali yoki kuchli abraziv xususiyatlarga ega bo'lgan qoldiqlar uchun quvur strukturasini tanlashdan oldin haqiqiy eskirish holatini baholash kerak.

Odatda mahsulot parametrlari

Parametr	Oddiy spetsifikatsiya
Mahsulot	Chelik sim bilan mustahkamlangan pe quvuri
Tuzilishi	PE + Chelik simli to'r + pe
Nominal diametri	DN50-DN600
Bosim darajasi	Spetsifikatsiyaga qarab PN2,5 MPa gacha
Ishlash harorati	Haqiqiy pe materiali va mahsulot spetsifikatsiyasiga muvofiq
O'rta	Kon shlamlari, qoldiqlari va mos keluvchi vositalar
Mustahkamlash	Yuqori-po'lat simli to'r
O'rnatish	Er ustida, xandaq yoki ko'milgan

Slurry quvur liniyasi qanday belgilanishi kerak?

A xaridor ko'proq ta'minlash kerak "kon atala."

Vositachi aniqlanishi kerak.

Qattiq konsentratsiyani ta'minlash kerak.

Zarrachalar kattaligi va iloji bo'lsa, zarrachalar qattiqligi ta'minlanishi kerak.

Ish bosimini tasdiqlash kerak.

Ish haroratini ham kiritish kerak.

Quvur liniyasi uzunligi va o'rnatish usuli umumiy spetsifikatsiya uchun muhimdir.

Ushbu tafsilotlar quvur strukturasini haqiqiy xizmat ko'rsatish holatiga nisbatan baholash imkonini beradi.

TSS

Chelik sim bilan mustahkamlangan pe trubkasi kon shlamlari uchun ishlatilishi mumkinmi?

Bu mos atala sharoitlari uchun ko'rib chiqilishi mumkin. Haqiqiy tanlov atala konsentratsiyasiga, zarrachalar hajmiga, qattiqlikka, tezlikka, bosimga va haroratga bog'liq.

Po‘lat sim quvurni eskirishga-bardosh qiladimi?

Po'lat sim, asosan, strukturani mustahkamlashni ta'minlaydi. U asosiy aşınmaya bardoshli qatlam sifatida qaralmasligi kerak.

Po'lat simli to'rli skelet trubkasi qoldiqlarga mos keladimi?

Bu, ayniqsa, bosimni kuchaytirish muhim bo'lgan joylarda tegishli qoldiq tizimlari uchun ko'rib chiqilishi mumkin. Yuqori abraziv qoldiqlar alohida aşınma baholashni talab qiladi.

Nima uchun ichki PE qatlami muhim?

Bu atala uchun aloqa joyini ta'minlaydi va tashilgan muhitni po'lat armaturadan ajratadi.

Slurry quvur tuzilishini aniqlaydi

Tog'-kon shlamlari quvur liniyasini faqat bosim darajasi bilan tanlab bo'lmaydi.

Po'lat simli armatura strukturaviy va bosim talablariga javob beradi. PE qatlamlari korroziyaga chidamli{1}}ichki va tashqi yuzalarni ta'minlaydi.

Ammo atala o'zi bu kombinatsiya mos yoki yo'qligini aniqlaydi.

Tegishli sharoitlar uchun,Chelik sim bilan mustahkamlangan pe quvuri, Chelik simli mash mustahkamlangan pe quvurivaChelik simli to'rli skelet quvurimexanik mustahkamlash va pe himoyasi talab qilinadigan kon bosimi quvurlari uchun mustahkamlangan pe tuzilishini taklif qiling.

Talab aSRTPQuvur kotirovkasi

Qadam	Jarayon	Tafsilotlar
1	Talablarni yuborish	DN, bosim, muhit, ish harorati va qo'llanilishi
2	Spetsifikatsiyani tasdiqlash	Quvurning tuzilishi, bosim darajasi, spetsifikatsiyasi va ulanishi
3	Iqtibos	Narx, yetkazib berish muddati, qadoqlash va jo'natish shartlari
4	Buyurtma va ishlab chiqarish	Shartnoma, to'lov va ishlab chiqarish
5	Tekshirish va yetkazib berish	Sifatni tekshirish va jo'natish
